Détermination des dimensions essentielles d'un filetage : longueurs, angles, diamètres, rayons, jeux, sections, surfaces réelles et volume réel. Les diamètres sont affichés avec leurs tolérances, les surfaces et le volume en valeur moyenne... |
|
FILETAGES : triangulaire ISO, trapézoïdal symétrique, trapézoïdal "artillerie", rond (3 types de jeu), UN (inch) et UNR (inch). DONNÉES : diamètre nominal, pas, longueur filetée de la vis et de l'écrou avec les bases de données correspondantes, tolérances de fabrication. RÉSULTATS : dimension obtenue en cliquant sur le schéma affiché en permanence, soit en mm, soit en inch. APPLICATIONS : dimensions réelles d'un filetage en fonction des tolérances, surface physique d'un revêtement ou d'un traitement de surface, volume et poids d'une vis. |
|
Page d'accueil | Graphxy | Pro Méca Suite | 5C | Tarif |
|

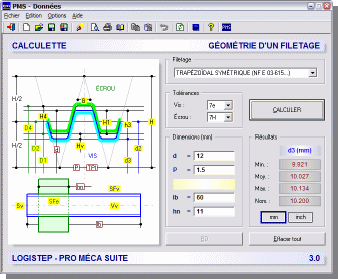

Calculette « Géométrie d'un filEtage » |
|
