Détermination des conditions de mise en œuvre (tolérances, contraintes, vitesse, températures, ...) des moyeux devant être assemblés par frettage et destinés à transmettre des couples ou des efforts de glissement. En fonction du mode de calcul choisi et des données introduites, la calculette recherche automatiquement les paramètres manquants.

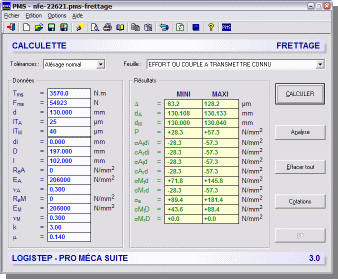

4 MODES DE CALCUL : (4 tableurs dans la même calculette) effort ou couple à transmettre connu, valeurs de serrage connues, effet de la vitesse de rotation, température d'assemblage.

PARAMÈTRES : effort ou couple à transmettre, dimensions des pièces, tolérances d'assemblage (arbre ou alésage normal), caractéristiques mécaniques des pièces (arbre ¹ moyeu), coefficient de frottement, coefficient de sécurité, vitesse de rotation, températures de montage.

SAISIES : plusieurs bases de données intégrées, transfert automatique des données entre les tableurs.

CALCULS : réactualisation à chaque modification d'une donnée dans un tableur, résultats en valeurs mini et maxi.

CONTRÔLES : tests de cohérence et de validité des données avec message d'erreur et visualisation directement dans le tableur.

AFFICHAGE : tableur interactif, signification d'un paramètre en clair en positionnant la souris dessus (bulle d'info).

AIDE : formulations théoriques intégrées dans l'aide, bouton Analyse précisant les options prises par le calcul.

MÉTHODE DE CALCUL : méthode simplifiée, extraite des normes NF E 22-620 et NF E 22-621.

APPLICATION : assemblages frettés sur portée cylindrique. Ils peuvent être montés par variation dimensionnelle (obtenue thermiquement) de l'un des éléments constitutifs ou des deux.
