Détermination du couple nominal de vissage, de la précharge, ainsi que beaucoup d'autres paramètres, pour un assemblage fileté ISO métrique ou UN/UNR inch. Le serrage est effectué dans le domaine élastique des matériaux des pièces assemblées et s'applique aux éléments filetés freinés et non-freinés. |
|
Méthode de calcul Relation couple-tension standard. APPLICATION Calcul du couple de vissage d'une vis avec une filetage ISO/UN/UNR de type H, CHC, HE, ... utilisée en mécanique, pour des assemblages devant transmettre ou non des efforts, avec prise en compte (éventuelle) de paramètres tels que les pressions de matage, le risque d'arrachement des filets (charge de défaillance), les sollicitations exercées sur les pièces, … Références FD E 25-030, VDI 2230, E.M. ALEXANDER, CETIM-COBRA. Paramètres Liaison* (boulonnée, taraudée), côté du vissage* (tête, écrou), dimensions de la vis*, tolérances des filetages*, dimensions des pièces, rondelle sous-tête (incorporée ou non) et/ou sous-écrou, classe de qualité, caractéristiques mécaniques des pièces, efforts exercés sur les pièces, charge de défaillance des filets, pressions de matage, coefficients de frottement*, taux de serrage* (en tension ou en contrainte équivalente), précharge mini, précharge maxi, précision du moyen de vissage, couple de vissage (valeur calculée ou imposée), couple de freinage. * Paramètres obligatoires. Les autres paramètres sont facultatifs ... Selon le degré d'élaboration souhaité pour les calculs. ASSISTANT NOUVEAU CALCUL : prédimensionnement d'un assemblage standard (filetage ISO uniquement). DIAMÈTRE DE LA VIS : calcul et présélection du diamètre nominal, connaissant les efforts sur l'assemblage. TABLEAU DE COUPLES DE VISSAGE : création et impression (ou transfert dans un tableur) d'un tableau de couples de vissage, adapté et personnalisé en fonction de critères technologiques standard. AUTRES FONCTIONNALITéS AFFICHAGE : tableur interactif, signification d'un paramètre en clair en positionnant la souris dessus (bulles d'info). SAISIES : plusieurs bases de données intégrées. CALCULS : réactualisation à chaque modification d'une donnée dans le tableur, résultats en valeurs nominales, mini et maxi. CONTRÔLES : tests de cohérence et de validité des données, avec message d'erreur et visualisation directement dans le tableur. AIDE : formulations théoriques et schémas intégrés dans l'aide et bouton Analyse précisant les options prises par le calcul. |
|
• Vissage au couple • Frettage |
|
Page d'accueil | Graphxy | Pro Méca Suite | 5C | Tarif |
|

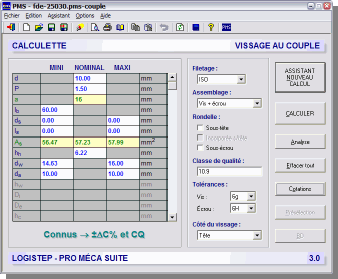

Calculette « Vissage au couple » |
